Potrzebujesz w swojej pracy w AutoCAD łączenia obiektów 2D?
![](https://www.procad.pl/wp-content/uploads/2023/05/PROCAD_avatar_-56x56.jpg)
![](https://www.procad.pl/wp-content/uploads/2023/06/autocad_tips.jpg)
W tym biuletynie omówimy podstawowe zagadnienia dotyczące łączenia linii 2D w celu utworzenia polilinii oraz łączenia łuków lub ich zamknięcia w celu utworzenia okręgu.
Dodatkowo przedstawimy niektóre korzyści płynące z łączenia obiektów.
Może wystepować kilka kombinacji obiektów, które można połączyć, a każda z nich ma nieco inne wymagania. W tym wpisie skupimy się na liniach, poliliniach i łukach.
Podczas łączenia obiektów musimy znać dwa ważne pojęcia, to współliniowość i współpłaszczyznowość.
- Pojęcie współliniowości odnosi się do linii leżących na tej samej linii prostej. Linie muszą być współliniowe, aby przerwy między nimi były zamknięte.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-1.png)
- Pojęcie współpłaszczyznowości dotyczy obiektów leżących na tej samej płaszczyźnie XY. Aby obiekty można było połączyć, muszą one stykać się końcami, a nie zachodzić na siebie.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-2.png)
Łączenie segmentów linii
Chcąc połączyć obiekty muszą być one współliniowe lub stykać się końcami.
Polecenie Połącz spowoduje wydłużenie tylko tych obiektów, które są współliniowe.
Przykład 1
1. Zacznijmy od połączenia linii, między którymi występują przerwy.
Narysuj kilka linii i przypisz ich właściwościom różne wartości, takie jak kolor i rodzaj linii, tak jak pokazano na rysunku.
Ważne: Łączone linie z przerwami między ich punktami końcowymi muszą być współliniowe.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-5.jpg)
2. Klikamy kartę Narzędzia główne > panel Zmień (rozwinięty) > Połącz.
Można również wpisać POŁĄCZ w wierszu polecenia.
3. Wybierz obiekt źródłowy.
Obiekty wybrane po obiekcie źródłowym będą dziedziczyć właściwości obiektu źródłowego.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-6.jpg)
4. Wybierz obiekty, które mają być połączone.
Można wybrać wiele linii. Polecenie POŁĄCZ zignoruje obiekty, które nie stykają się końcami lub nie są współliniowe.
W tym przykładzie wybierzemy pozostałe dwie linie.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-7.jpg)
5. Po zakończeniu wybierania obiektów naciśnij klawisz Enter.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-8.jpg)
Przerwy między liniami są zamykane tworząc pojedynczą linię z trzech wcześniejszych linii współliniowych.
Przykład 2
Wykonamy ten sam przykład, jednak tym razem będzie wybrana inna linia jako obiekt źródłowy.
1. Na pasku narzędzi szybkiego dostępu kliknij przycisk Cofnij.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-9.png)
Można również wpisać literę C w wierszu polecenia.
2. Uruchom ponownie polecenie POŁĄCZ, ale wybierz linię środkową o rodzaju linii Ukryta jako obiekt źródłowy oraz dwie pozostałe linie, które mają być połączone.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-10.jpg)

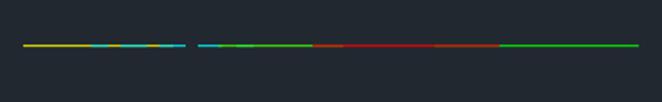

Zauważ, że połączona linia ma teraz te same wartości właściwości, co wybrany obiekt źródłowy.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-11.jpg)
Łączenie linii złożonych
Innym zastosowaniem może być praca nad rysunkiem zawierającym kilka linii współliniowych, ale nakładających się na siebie.
Polecenie POŁĄCZ może spowodować usunięcie tych linii i poprawę czytelności rysunku.
1. Klikamy kartę Narzędzia główne > panel Zmień (rozwinięty) > Połącz.
Można również wpisać POŁĄCZ w wierszu polecenia.
2. Wybierz ukrytą linię jako obiekt źródłowy.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-13.jpg)
3. Użyj okna przecinającego, aby wybrać pozostałe linie, które mają zostać połączone.
Zauważ, że ukryta linia została również uwzględniona w zbiorze wskazań. To żaden problem, ponieważ ukryta linia zostanie zignorowana.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-14.jpg)
Na palecie Właściwości widać, że wybrano pięć linii.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-15.jpg)
4. Po zakończeniu wybierania obiektów naciśnij klawisz Enter.
Pięć linii zostało połączonych w pojedynczą linię o właściwościach obiektu źródłowego, w tym przypadku linii ukrytej.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-16.jpg)
Powyższa technika to dobry sposób na usunięcie nakładających się linii z rysunku. Linie można połączyć w pojedynczą linię, o ile są współliniowe.
Łączenie łuków
Wcześniej łączone były linie. Teraz przyjrzyjmy się łączeniu łuków. Proces jest bardzo podobny do łączenia linii, ale istnieją pewne różnice.
W przeciwieństwie do linii łączone łuki muszą stykać się końcami i być współpłaszczyznowe.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-17.png)
Na początek połączymy kilka łuków.
1. Rysujemy kilka łuków i przypisujemy ich właściwościom różne wartości, takie jak kolor i rodzaj linii, tak jak pokazano na rysunku. W tym przykładzie zaczynamy od czterech łuków.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-18.png)
2. Następnie klikamy kartę Narzędzia główne > panel Zmień (rozwinięty) > Połącz.
Można również wpisać POŁĄCZ w wierszu polecenia.
3. Wybieramy obiekt źródłowy.
Obiekty wybrane po obiekcie źródłowym dziedziczą właściwości obiektu źródłowego.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-19.jpg)
4. Wybieramy obiekty, które mają być połączone.
Można wybrać wiele obiektów. Polecenie POŁĄCZ zignoruje obiekty, które nie stykają się końcami.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-20.jpg)
5. Po zakończeniu wybierania obiektów potwierdzamy Enter.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-21.jpg)
Cztery oddzielne łuki zostały połączone w pojedynczy obiekt polilinii.
Łączenie łuków z tym samym punktem środkowym i promieniem
W poprzednim przykładzie łączyliśmy linie współliniowe i łuki współpłaszczyznowe, które stykają się końcami.
Załóżmy, że mamy okrąg, który został podzielony na kilka segmentów łukowych. Ponieważ te łuki mają ten sam punkt środkowy i promień, mogą być łączone, nawet jeśli występuje między nimi przerwa.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-22.png)
Podczas łączenia łuków, które mają wspólny punkt środkowy i promień, potrzebne są co najmniej dwa łuki. Nie można połączyć wielu łuków w celu utworzenia zamkniętego okręgu.
Zacznijmy od połączenia łuków z przerwą między ich punktami końcowymi.
1. Rysujemy kilka łuków i przypisujemy ich właściwościom różne wartości, takie jak kolor i rodzaj linii, tak jak pokazano na rysunku.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-23.jpg)
2. Klikamy kartę Narzędzia główne > panel Zmień (rozwinięty) > Połącz.
Można również wpisać POŁĄCZ w wierszu polecenia.
3. Wybieramy obiekt źródłowy.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-24.jpg)
4. Wybieramy obiekty, które mają być połączone.
Można wybrać wiele łuków, nawet jeśli się nie stykają, o ile mają one ten sam punkt środkowy i promień.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-25.png)
5. Po zakończeniu wybierania obiektów potwierdzamy Enter.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-26.png)
Kolejność wybierania łuków określa kierunek połączenia; zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
Trzy łuki zostały połączone w pojedynczy łuk.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-25.jpg)
Zamykanie łuku w celu utworzenia okręgu
Wybranie wszystkich łuków nie spowoduje utworzenia okręgu. Aby utworzyć okrąg z łuku, użyj opcji Zamknij.
1. Aby zamknąć łuk i utworzyć okrąg, klikamy kartę Narzędzia główne > panel Zmień (rozwinięty) > Połącz.
Można również wpisać POŁĄCZ w wierszu polecenia.
2. Wybieramy łuk i potwierdzamy Enter.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-26.jpg)
3. Wprowadź literę Z, aby użyć opcji Zamknij, lub kliknij prawym przyciskiem myszy i wybierz opcję Zamknij z menu skrótów.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-27.jpg)
Łuk zostanie przekształcony w okrąg.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-28.jpg)
Łączenie linii w celu utworzenia polilinii
Po łączeniu linii i łuków oraz zamykaniu łuku w celu utworzenia okręgu, utwórzmy zamkniętą polilinię z kilku linii i zobaczmy, jak można ją wykorzystać.
Kolejny przykład składa się z kilku pojedynczych linii i łuków.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-29-1024x576.jpg)
Wybieramy linie ciągłe i przekształcamy je w zamkniętą polilinię.
1. Klikamy kolejno kartę Narzędzia główne > panel Zmień (rozwinięty) > Połącz.
Można również wpisać POŁĄCZ w wierszu polecenia.
2. Wybieramy obiekty, które mają być połączone. W tym miejscu użyjemy okna przecinającego, aby wybrać linie ciągłe. Zwróć uwagę, że jedna z linii pozornych została uwzględniona w zbiorze wskazań. Linia pozorna jest automatycznie wykluczana z operacji łączenia, ponieważ nie można jej połączyć z żadną z pozostałych wybranych linii.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-30.jpg)
3. Po zakończeniu wybierania obiektów potwierdzamy Enter.
Gdy wybieramy linię ciągłą, jest ona wyświetlana na palecie Właściwości jako obiekt polilinia.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-33.png)
Powyżej wybrane zostały tylko linie ciągłe i jedna z linii pozornych. Pokazuje to pominięcie linii pozornej podczas wyboru.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-34.png)
Spróbujemy jeszcze raz, ale tym razem wybierzemy wszystkie linie na rysunku za pomocą okna przecinającego.
1. Na pasku narzędzi szybkiego dostępu kliknij przycisk Cofnij.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-9.png)
Można również wpisać literę C w wierszu polecenia.
2. Klikamy kartę Narzędzia główne > panel Zmień (rozwinięty) > Połącz.
Można również wpisać POŁĄCZ w wierszu polecenia.
3. Wybieramy obiekty, które mają być połączone. Zaznaczamy wszystkie linie i łuki na rysunku.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-35.png)
4. Po zakończeniu wybierania obiektów potwierdzamy Enter.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-36.png)
Po wybraniu linii ciągłej i linii pozornej na palecie Właściwości pojawią się dwa oddzielne obiekty polilinia. Wystarczyło raz wybrać polecenie POŁĄCZ, aby połączyć wiele linii i łuków w wiele polilinii.
Odsuń a zamknięta polilinia
W kolejnym przykładzie użyjemy polecenia ODSUŃ, aby utworzyć nową polilinię w określonej odległości od oryginalnej polilinii.
1. Klikamy kartę Narzędzia główne > panel Zmień > Odsuń.
Można również wpisać ODSUŃ w wierszu polecenia.
2. Gdy zostanie wyświetlony monit o określenie odległości odsunięcia, wpisujemy .3 i potwierdzamy Enter.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-38.png)
3. Wybieramy ciągłą polilinię.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-39.png)
4. Określamy punkt po stronie, na której ma być odsunięta. Wybieramy wewnętrzną stronę polilinii.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-40.png)
5. Wybranie zamkniętej polilinii i użycie polecenia ODSUŃ pozwala stworzyć nową polilinię wewnątrz oryginalnej polilinii.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-41.png)
Kreskowanie a zamknięta polilinia
W poniższym przykładzie użyjemy zamkniętej polilinii jako obwiedni kreskowania i zakreskujemy wewnętrzną stronę polilinii.
1. Klikamy kartę Narzędzia główne > panel Rysuj > Kreskowanie.
Można również wpisać KRESKUJ w wierszu polecenia.
2. Kliknij wewnątrz zamkniętej polilinii i potwierdzamy Enter.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-43.png)

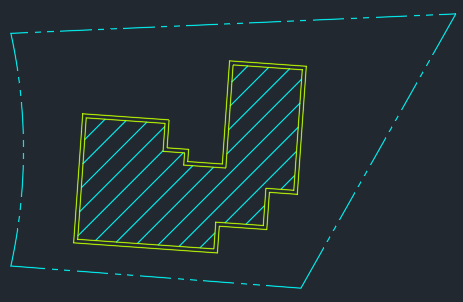

Użyliśmy zamkniętej polilinii z poprzedniego przykładu jako obwiedni kreskowania.
Polecenie ROZBIJ może być użyte do przekształcenia polilinii z powrotem w pojedyncze obiekty.
![](https://www.procad.pl/wp-content/uploads/2024/02/AutoCAD_2024_laczenie_obiektow_2d-29-1024x576.jpg)
Powyżej przedstawione przykłady powinny pomóc lepiej zrozumieć polecenie POŁĄCZ oraz to, jak można je wykorzystać w trakcie pracy oszczędzając przy tym czas.
